针对管道配件知识探讨双法兰传力接头的实用性

2017-3-14 9:12:12 点击：

传力接头根据现场安装尺寸进行调整

传力接头由本体、密封圈、压盖、伸缩短管等主要部件组成。安装在管道上后，根据所需的伸缩距离进行限位，拧紧螺母，弹性密封圈在螺母压盖的作用下依靠相互斜度，紧压在管子外圈起密封和连接作用，主要和管道阀门连接不但起到管道补偿作用，更方便了阀门的维修及更换。

针对管道配件知识探讨双法兰传力接头的实用性

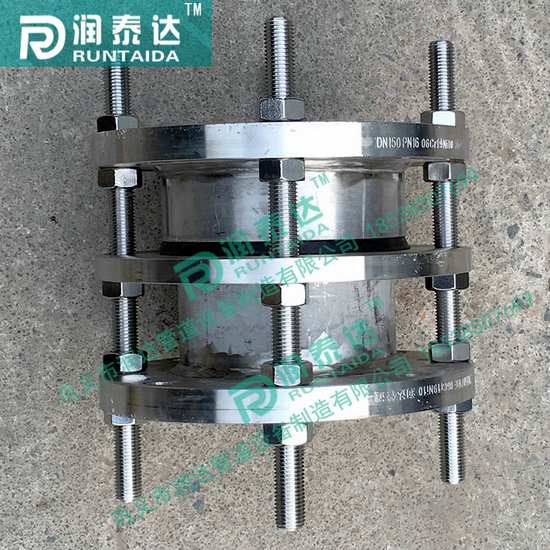

双法兰传力接头适用于两边均与法兰连接的管道中，安装时调整产品两端与法兰的安装长度，对角依次均匀拧紧压螺栓，使其成为一个整体并有一定的位移量方便安装维修时根据现场尺寸进行调整，在工作时可以把轴向推力传递至整个管道。 VSSJAF双法兰传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成它能传递被连接件的压力推力（盲板力）和补偿管路误差不能吸收轴向位移。重要用于泵、阀门、管路等附件的松套连接。

公称通经:N65-DN3200 工作压力：0.6-1.6MPA 公称直径400-840材质：球墨铸铁（QT400-15）、钢制（Q235）使用介质：水、污水。密封材料：NBR 制造标准：GB/12465-2007

传力接头系列产品有：CF/VSSJAFG型单法兰传力接头,C2F/VSSJAF型双法兰传力接头，CC2F/VSSJAFC型可拆式传力接头，SSQ-B2型压盖式传力接头,VSSJAFG型单法兰传力接头,VSSJAF型双法兰传力接头,VSSJAFC型可拆式双法兰传力接头,VSSJAF型法兰松套传力接头，VSSJAFG型单法兰松套传力接头，VSSJAF型双法兰松套传力接头，VSSJAFC型可拆式双法兰松套传力接头,CF（VSSJAFG）型单法兰松套传力接头,C2F（VSSJAF）型双法兰松套传力接头,CC2F（VSSJAFC）型可拆式双法兰松套传力接头等。

公称通经 DN	管子外径 Dw	法兰连接尺寸				总长 L	安装尺寸L1		伸缩量	重量/kg
		法兰外径 D	螺栓孔中心圆直径D1	螺栓孔			安装尺寸L1
		法兰外径 D	螺栓孔中心圆直径D1	n/个	do		mm	max
65	76	185	145	4	18	460	420	380	40	14.8
80	89	200	160	8						17.2
1OO	114	220	180							24.8
125	140	250	210							31.7
150	168	285	240		22					39.3
200	219	340	295							49.2
250	273	395	350	12						67.9
300	325	445	400	12		485	445	395	50	83.9
350	377	505	460	16		485				106.1
400	426	565	515	16	26	495				121.9
450	480	615	565	20						138.7
500	530	670	620							162.6
600	630	780	725		30	51O	465	415		219.3
700	720	895	840	24	30	51O	465	415		267.2
800	820	1015	950	24	33	690	630	570	60	447.6
900	920	1115	1050	28	33					490.4
1000	1020	1230	1160	28	36					563.3
1200	1220	1455	1380	32	39	740	650	590		792.7
1400	1420	1675	1590	36	42	740	650	590		1027.7
1600	1620	1915	1820	40	48	760	660	600		1414.2
1800	1820	2115	2020	44		760	660	600		1574.8
2000	2020	2325	2230	48		790	680	620		2001.8
2200	2220	2550	2440	52	56	800				2437.9
2400	2420	2760	2650	56		800				2734.6
2600	2620	2960	2850	60		940	790	710	80	3142.4
2800	2820	3180	3070	64						3514.7
3000	3020	3405	3290	68	60					40227.8
