润达生产的传力接头尺寸精度高外观优质

2017-3-14 9:10:36 点击：

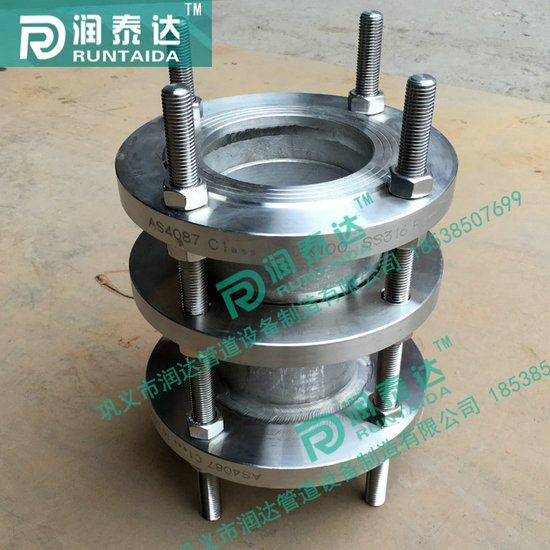

传力接头外观目前有很大的改善

在水力元件研究和开发上，产、学、研严重脱钩。不少相关企业多采用仿制和类比的方法，缺乏理论根据和实验研究数据；国内加工装备和工艺水平还比较落后，不少传力接头厂在铸造产品过程中，还使用传统的木制模型和黏土砂造型工艺，而国外早就采用塑料模型、金属模型和树脂砂造型，双法兰接头体的尺寸精度和外观质量普遍较好。

传力接头和橡胶接头的作用一样吗？

橡胶接头又称可曲挠橡胶接头，橡胶软接头，橡胶柔性接头，软接头，减振器、管道减震器、避震喉等，是一种高弹性、高气密性，耐介质性和耐气候性的管道接头。传力接头产品利用了橡胶的弹性、高气密性、耐介质性、耐候性和耐辐射性等有点，采用高强度、冷热稳定性强的聚酯帘子布斜交与之复合后，经过高压、高温模具硫化而成。

公称通径 DN	管子外径 Dw	法兰连接尺寸				总长 L	安装尺寸 L1		伸缩量	重量/kg
		法兰外径D	螺栓孔中心圆直径D1	螺栓孔			安装尺寸 L1
				螺栓孔			max	min
				n/个	do		max	min
65	76	160	130	4	14	450	420	380	40	13.3
80	89	190	150		18	460				15.5
100	114	210	170							22.3
125	140	240	200	8						28.5
150	168	265	225							35.4
200	219	320	280							44.3
250	273	375	335	12						61.1
300	325	440	395		22	485	445	395	50	75.5
350	377	490	445							95.5
400	426	540	495	16						109.7
450	480	595	550	16						124.8
500	530	645	600	20						146.3
600	630	755	705	20	26	500	465	415		197.4
700	720	860	810	24	26	500	465	415		240.5
800	820	975	920		30	680	630	570	60	402.8
900	920	1075	1020							441.4
1000	1020	1175	1120	28						506.9
1200	1220	1405	1340	32	33	720	650	590		713.4
1400	1420	1630	1560	36	36	720	650	590		976.3
1600	1620	1830	1760	40	36	730	660	600		1342.5
1800	1820	2045	1970	44	39	730	660	600		1495.3
2000	2020	2265	2180	48	42	780	680	620		1900.9
2200	2220	2475	2390	52						2316.1
2400	2420	2685	2600	56						2597.3
2600	2620	2905	281O	60	48	915	790	710	80	2984.9
2800	2820	3115	3020	64						3338.4
3000	3020	3315	3220	68						3821.4
3200	3220	3525	3430	72						4357.2
