单法兰管道传力接头在管道运行中有一定的多向位移作用

2017-4-11 9:19:20 点击：

耐酸碱单法兰管道传力接头在管道运行中有一定的多向位移作用

耐酸碱单法兰管道传力接头在管道运行中有一定的多向位移作用，可以缓解管道运行中的盲板推力，对管道起到一定保护作用，特别是对管道的安装和维修提供了极大的便利，但是在水泵出口处和管道转角处应采用传力接头，因为传力接头通过传力螺栓（即全丝螺栓）能把启泵时的盲板推力传导到泵和管道各部位，避免推力集中于管道或泵的近端发生冲击力损伤设备。

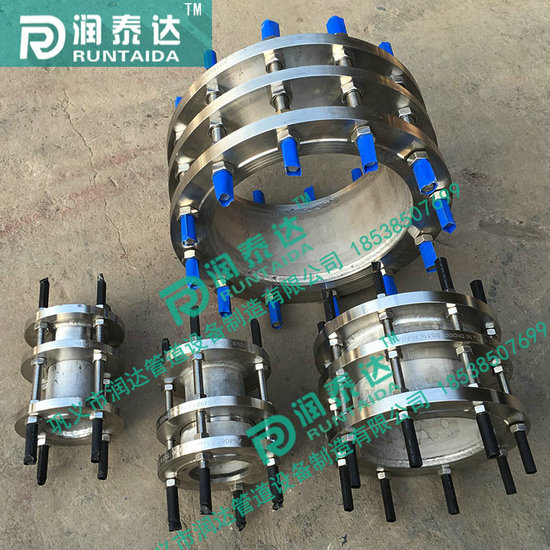

耐酸碱单法兰管道传力接头，型号VSSJAFG（1999标准）或CF（2002标准）型，由法兰式松套伸缩接头和短管法兰、传力螺杆等构件组成。它能传递被连接件的压力推力（盲板力）和补偿管路安装误差，不能吸收轴向位移主要用于与泵、阀门等附件的松套连接。特点：安装简单方便、方便阀门安装；特点：一边法兰、一边焊接方式。

VSSJAFG型单法兰传力接头适用于一面与法兰连接，一面与管道焊接。安装时调节产品两端与管道或法兰的安装长度，安装和焊接完毕后，对角依次均匀拧紧压盖螺栓，使其成为一个整体，并有一定的位移量，方便安装维修，可根据现场尺寸进行调整。在工作时可以把轴向推力传递至整个管道。

单法兰传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成，它能传递被连接件的压力推力（盲板力）和补偿管路误差，不能吸收轴向位移。

公称通径 DN	管子外径 Dw	法兰连接尺寸				总长 L	安装尺寸 L1		伸缩量	重量/kg
		法兰外径D	螺栓孔中心圆直径D1	螺栓孔			安装尺寸 L1
				螺栓孔			max	min
				n/个	do		max	min
65	76	160	130	4	14	450	420	380	40	13.3
80	89	190	150		18	460				15.5
100	114	210	170							22.3
125	140	240	200	8						28.5
150	168	265	225							35.4
200	219	320	280							44.3
250	273	375	335	12						61.1
300	325	440	395		22	485	445	395	50	75.5
350	377	490	445							95.5
400	426	540	495	16						109.7
450	480	595	550	16						124.8
500	530	645	600	20						146.3
600	630	755	705	20	26	500	465	415		197.4
700	720	860	810	24	26	500	465	415		240.5
800	820	975	920		30	680	630	570	60	402.8
900	920	1075	1020							441.4
1000	1020	1175	1120	28						506.9
1200	1220	1405	1340	32	33	720	650	590		713.4
1400	1420	1630	1560	36	36	720	650	590		976.3
1600	1620	1830	1760	40	36	730	660	600		1342.5
1800	1820	2045	1970	44	39	730	660	600		1495.3
2000	2020	2265	2180	48	42	780	680	620		1900.9
2200	2220	2475	2390	52						2316.1
2400	2420	2685	2600	56						2597.3
2600	2620	2905	281O	60	48	915	790	710	80	2984.9
2800	2820	3115	3020	64						3338.4
3000	3020	3315	3220	68						3821.4
3200	3220	3525	3430	72						4357.2
