双法兰限位传力接头图例管道安装使用尺寸

2017-4-11 9:04:12 点击：

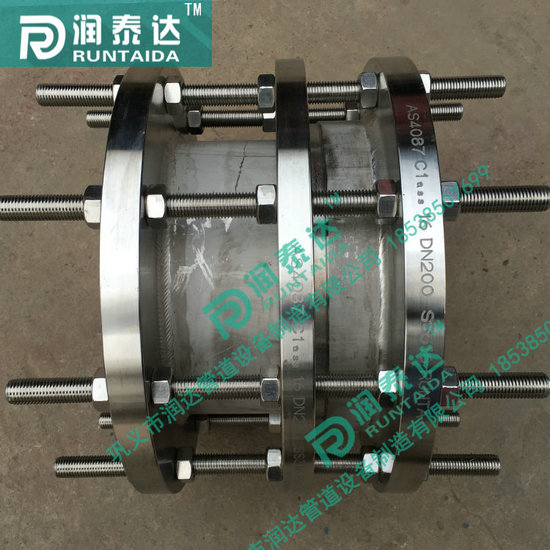

VSSJA双法兰限位传力接头图例管道安装使用尺寸表

VSSJA双法兰限位传力接头的型号为VSSJA（C2F）型：两边均与法兰连接，安装时调整产品两端连接长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道自由伸缩，锁定伸缩量，确保管道的安全运行。质量稳定，性能可靠。

润达管道VSSJA双法兰限位传力接头管道补偿接头，质量一流/用户口碑好！提供技术支持制造设备精良、检测手段完善、质量管理严密经河南省产品质量监督中心检测，并通过技术监督局检验，连年被评为“重合同，守信用企业、“质量信得过单位”，并荣获“二级计量合格证”、“监督检验合格证”。

双法兰限位传力接头适用于两边均与法兰连接，安装时调整产品两端与法兰的连接长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，确保管道的安全运行。适用于两边均与法兰连接的管道中，安装时调节产品两端与法兰的安装长度，对角集资均匀拧紧压盖螺栓，使其成为以整体，并有一定的位移量，方便安装维修时，根据现场尺寸进行调整。在工作时可以反轴向推力传递至整个管道。能降低被连接件的压力推力和补偿管路安装误差，双法兰传力接头不能吸收轴向位移。双法兰传力接主要用于泵、阀门等附件的松套连接。

法兰传力接头分类是单、双法兰传力接头，特征是环形密封圈等。

一种双法兰传力接头，它包括带有法兰联结端的外伸缩套筒（1），其一端穿装在外伸缩套筒中、另一端也带有法兰联结端的内伸缩管（4），其特征在于： a、外伸缩套筒（1）与内伸缩管（4）之间设置有环形密封圈（2），并通过带有法兰的压盖（3）及螺母（6）固紧，其环形密封圈（2）的截面为梯形结构； b、外伸缩套筒（1）、压盖（3）与梯形密封圈（2）的压紧配合面均为斜面结构； c、限位螺栓（5）穿过各法兰上的通孔直接与外管道结合，并通过相应的螺母（6）固紧。

公称通径	外形尺寸	伸缩量	法兰连接尺寸
Dw	L1	0.6MPa	1.0MPa
D	n-d。	D	D1	n-d。
65	340	105	50	160	130	4-￠14	185	145	4-￠18
80	190	150	4-￠18	200	160	8-￠18
100	210	170	220	180
125	240	200	8-￠18	250	210
150	265	225	285	240	8-￠22
200	320	280	340	295
250	370	335	12-￠18	395	350	12-￠22
300	350	130	65	440	395	12-￠22	445	400
350	490	445	505	460	16-￠22
400	540	495	16-￠22	565	515	16-￠26
450	595	550	615	565	20-￠26
500	645	600	20-￠22	670	620
600	755	705	20-￠26	780	725	20-￠30
700	860	810	24-￠26	895	840	24-￠30
800	590	220	130	975	920	24-￠30	1015	950	24-￠33
900	1075	1020	1115	1015	28-￠33
1000	1175	1120	28-￠30	1230	1160	28-￠36
1200	1405	1340	32-￠33	1455	1380	32-￠40
1400	1630	1560	36-￠36	1675	1590	36-￠42
1600	1830	1760	40-￠36	1915	1820	40-￠48
1800	2045	1970	44-￠40	2115	2020	44-￠48
2000	2265	2180	48-￠42	2325	2230	48-￠48
2200	2475	2390	52-￠42	2550	2440	52-￠56
2400	2685	2600	56-￠42	2760	2650	56-￠56
