双法兰传力接头在化工管道中的密封作用介质点

2017-3-17 9:01:26 点击：

在化工管道中双法兰传力接头的密封作用介质点

双法兰传力接头在管道中发挥着连接作用，是中国净水排污行业中不可缺少的设备之一，在整个排污的环节中发挥着不可缺少的作用。正因为如此，传力接头在净水行业中以飞快的速度往前发展。中国不仅是一个农业大国，也是一个机械大国，每个城镇都建立着各种工厂，工厂排放出来的污水要进行合理的排泄，而不能对村庄和人民造成污染危害。

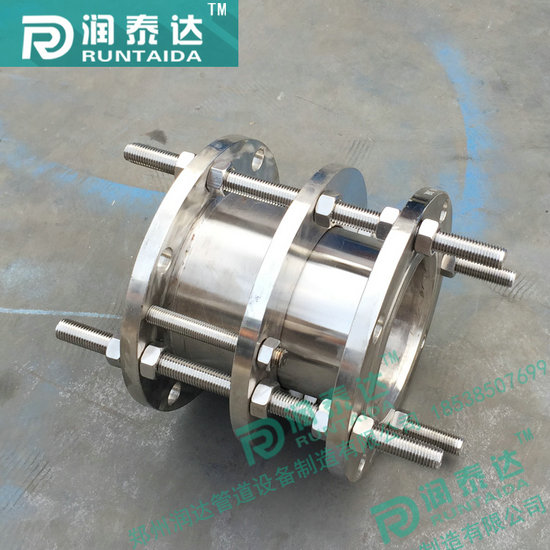

双法兰传力接头主要用于泵、阀门等附件的松套连接。双法兰传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成，它能传递被连接件的压力推力（盲板力）和补偿管路误差，不能吸收轴向位移。重要用于泵、阀门、管路等附件的松套连接。

一种双法兰传力接头，它包括带有法兰联结端的外伸缩套筒（1），其一端穿装在外伸缩套筒中、另一端也带有法兰联结端的内伸缩管（4），其特征在于： a、外伸缩套筒（1）与内伸缩管（4）之间设置有环形密封圈（2），并通过带有法兰的压盖（3）及螺母（6）固紧，其环形密封圈（2）的截面为梯形结构； b、外伸缩套筒（1）、压盖（3）与梯形密封圈（2）的压紧配合面均为斜面结构； c、限位螺栓（5）穿过各法兰上的通孔直接与外管道结合，并通过相应的螺母（6）固紧。

公称通经 DN	管子外径 Dw	法兰连接尺寸				总长 L	安装尺寸L1		伸缩量	重量/kg
		法兰外径 D	螺栓孔中心圆直径D1	螺栓孔			安装尺寸L1
		法兰外径 D	螺栓孔中心圆直径D1	n/个	do		mm	max
65	76	185	145	4	18	460	420	380	40	14.8
80	89	200	160	8						17.2
1OO	114	220	180							24.8
125	140	250	210							31.7
150	168	285	240		22					39.3
200	219	340	295							49.2
250	273	395	350	12						67.9
300	325	445	400	12		485	445	395	50	83.9
350	377	505	460	16		485				106.1
400	426	565	515	16	26	495				121.9
450	480	615	565	20						138.7
500	530	670	620							162.6
600	630	780	725		30	51O	465	415		219.3
700	720	895	840	24	30	51O	465	415		267.2
800	820	1015	950	24	33	690	630	570	60	447.6
900	920	1115	1050	28	33					490.4
1000	1020	1230	1160	28	36					563.3
1200	1220	1455	1380	32	39	740	650	590		792.7
1400	1420	1675	1590	36	42	740	650	590		1027.7
1600	1620	1915	1820	40	48	760	660	600		1414.2
1800	1820	2115	2020	44		760	660	600		1574.8
2000	2020	2325	2230	48		790	680	620		2001.8
2200	2220	2550	2440	52	56	800				2437.9
2400	2420	2760	2650	56		800				2734.6
2600	2620	2960	2850	60		940	790	710	80	3142.4
2800	2820	3180	3070	64						3514.7
3000	3020	3405	3290	68	60					40227.8
