传力接头的广泛应用及漏水的原因是什么

2017-3-17 9:05:38 点击：

讲解传力接头漏水的原因都体现在哪些方面？

随着传力接头的广泛应用，客户对它可能产生的一些问题也有了更多的关注，作为管道产品会不会漏水，也是一个常见的问题，今天天助管道就给讲讲传力接头漏水的原因有哪些方面。

首先，润达管道生产的产品全部采用了二保焊进行焊接，此种新型技术的应用，是的传力接头产品的焊接可靠性有了很大的提高，并针对焊缝的质量采用了高精度的超声波探伤仪进行焊缝质量的探测，所以此处导致漏水的因素不是很大，基本上在传力接头漏水的占比重可以忽略。

其次是密封圈紧固装置，该部位由于为活动补偿位置，不断的进行位移和变化，所以由于该部位装置所导致的漏水问题，时长产生。天助管道针对此种现象，专门为密封装置提供了高强度的拉杆螺丝，有效的增强了密封装置的连接可靠性。其次我厂提醒广大使用用户，由于产品要经过长途的运输，所以在首次应用时，应使用力矩扳手对压盖螺钉进行重新的紧固，避免由于压盖密封装置螺钉松动，造成的传力接头漏水。

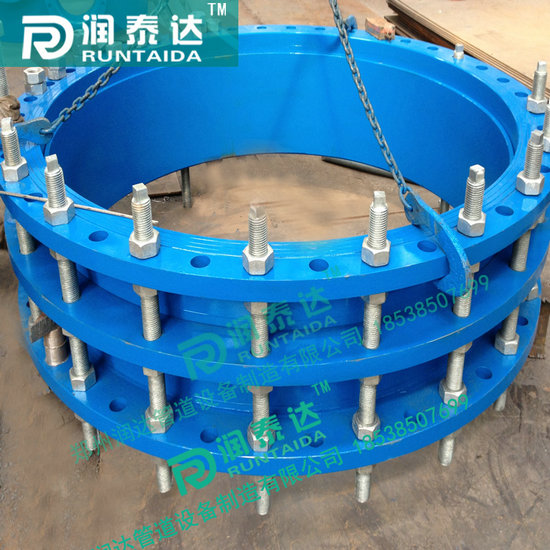

C2F型双法兰传力接头采用GB/T12465-2002标准，双法兰传力接头以前的型号为VSSJAF。双法兰传力接头是由法兰松套伸缩接头和短管法兰、传力螺杆等构件组成。双法兰传力接头能降低被连接件的压力推力（盲板力）和补偿管路安装误差，双法兰传力接头不能吸收轴向位移。双法兰传力接主要用于泵、阀门等附件的松套连接。

传力接头分类有：vssjaf 型双法兰传力接头， vssjafg 型单法兰传力接头， vssjafc 型可拆式双法兰传力接头等。

可拆式双法兰松套传力接头技术参数

公称通径DN	管子外径 Dw	外形尺寸		法兰连接尺寸
		L	△L	0.6MPa				1.0MPa
		L	△L	D	D1	n-Th	b	D	D1	n-Th	b
65	76	200	40	160	130	4-M12	16	185	145	4-M16	20
80	89			190	150	4-M16	18	200	160	8-M16	22
100	114			210	170	4-M16	18	220	180		24
125	140			240	200	8-M16	20	250	210		26
150	168			265	225		20	285	240	8-M20	26
200	219			320	280		22	340	295	8-M20	28
250	273			375	335	12-M16	24	395	350	12-M20	28
300	325	220	50	440	395	12-M20	24	445	400	12-M20	28
350	377			490	445	12-M20	26	505	460	16-M20	30
400	426			540	495	16-M20	28	565	515	16-M24	32
450	480			595	550	16-M20	28	615	565	20-M24	32
500	530			645	600	20-M20	30	670	620	20-M24	34
600	630	240		755	705	20-M24	30	780	725	20-M27	36
700	720	240		860	810	24-M24	32	895	840	24-M27	40
800	820	350	60	975	920	24-M27	34	1015	950	24-M30	44
900	920			1075	1020	24-M27	36	1115	1050	28-M30	46
1000	1020			1175	1120	28-M27	36	1230	1160	28-M33	50
1200	1220	370		1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420	370		1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	380		1830	1760	40-M33	48	1915	1820	40-M4	68
1800	1820	380		2045	1970	44-M36	50	2115	2020	44-M45	70
2000	2020	400		2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220			2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420			2685	2600	56-M39	62	2760	2650	56-M52	82
2600	2620	450	80	2905	2810	60-M45	64	2960	2850	60-M52	88
2800	2820			3115	3020	64-M45	68	3480	3070	64-M52	94
3000	3020			3315	3220	68-M45	70	3405	3290	68-M56	100
3200	3220			3525	3430	72-M45	76
