伸缩接头传力接头是南水北调管道不可或缺的管件

2017-3-7 9:44:23 点击：

南水北调是我国最为重大的决策之一，从毛泽东提出设想以来，历经数十年的勘察和测量，终于定下了3条水线调水的基本方案，东线从扬州抽取长江水送至烟台，威海，中线：从汉江丹江口水库调水至北京，西线：长江上游通天河，输送至青、甘、宁、内蒙古、陕、晋等6省。

水的输送必定需要管道的连接传送，管道与管道之间的连接就需要我公司生产的双法兰限位伸缩器，简称双法兰伸缩接头，他有什么作用呢？接下来润达管道将为你解答;

管道连接最怕的就是震动，以及错位，而双法兰限位伸缩接头是在原有的性能基础上增设了限位装置，管道在一定范围内可以有保证的移动，确保管道可以正常输出，使用。双法兰伸缩接头根据分类有BF(VSSJA-1)型单法兰限位伸缩接头，B2F(VSSJA-2)型双法兰限位伸缩接头，BY(SSJB-3)型压盖式限位伸缩接头，AY(SSJB)型压盖式伸缩接头，法兰式限位伸缩接头，法兰式松套伸缩接头。

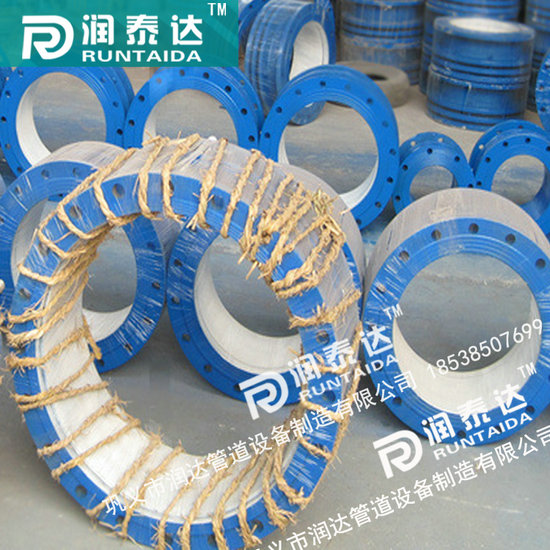

双法兰松套传力伸缩接头优点：伸缩量大、安装方便快捷。

特点：适用于两端法兰连接的管道上面。

公称同径 DN	管子外径 DW	长度L		法兰连接尺寸
		L1	L2	0.6MPa			1.0MPa
				D	D1	n-d	D	D1	n-d
65	76	105	118	160	130	4-14	185	145	4-18
80	89			190	150	4-18	200	160	8-18
100	108		123	210	170		220	180
	114			240	200	8-18	250	210
125	133			265	225		285	240	8-22
	140
150	159						340	295
	168
200	219			320	280
250	273		129	375	335	12-18	395	350	12-22
300	325	130		440	395	12-22	445	400	12-22
350	355		159	490	445		505	460	16-22
	377
400	406			540	495	16-22	565	515	26-26
	426
450	457			595	550	16-22	615	565	20-26
	480
500	508			645	600	20-22	670	620
	530
600	610			755	705	20-26	780	725	20-30
	630
700	720			860	810	24-26	895	840	24-30
800	820	220	255	975	920	24-26	1015	950	24-33
900	920			1075	1020		1115	1015	28-33
1000	1020			1175	1120	28-30	1230	1160	28-36
1200	1220			1405	1340	32-33	1455	1380	32-40
1400	1420		270	1630	1560	36-36	1675	1590	36-42
1600	1620			1830	1760	40-36	1915	1820	40-48
1800	1820			2045	1970	44-40	2115	2020	44-48
2000	2020			2265	2180	48-42	2325	2230	48-48
2200	2220		275	2475	2390	52-42	2550	2440	52-56
2400	2420			2685	2600	56-42	2760	2650	56-56
