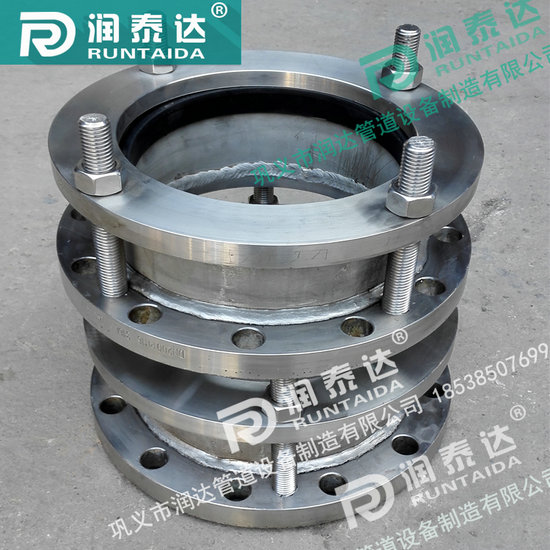

双法兰传力接头的安装步骤是什么

2017-3-8 14:02:54      点击:
   双法兰传力接头采用线切割工艺时,切割工艺应适用于被切割材料,不应出现裂纹等危害性缺陷。切割前应进行材料标记移植,以防材料混用。 碳钢Q235钢板不再进行机械加工时,应将切割面上的氧化皮、熔渣、飞溅物等清除干净,并将切割面处理平整。 机械冲剪后的钢材边缘不得有裂纹、毛刺和缺棱现象。碳素钢在环境温度低于-20℃,合金钢在环境温度低于O℃时,不宜采用机械冲剪。
  对线切割后产生裂纹的钢板,焊后应立即进行热处理,否则应做后热处理。 双法兰传力接头的焊后热处理应按照DL/T 752的规定进行,但焊后热处理的最高,恒温温度应比两侧母材及焊缝熔敷金属三者中最低 温度低20℃~30℃。
   双法兰传力接头的安装步骤:
   1、先把中间压盖螺母松开,使密封圈处于几乎不能工作状态,然后再调整短管,调整的尺寸按1/2ΔL为最佳,再调整好接头,并去掉螺柱的第一个螺母,使管道通心,并使螺柱的头对准管道法兰孔,便可进行一端安装。
   2、螺母加压要对称,逐步扭紧。
   3、再安另一端法兰,方法类推。
   4、对称逐渐压紧压盖螺母,以适为可。

   5、工作时,发现局部密封不严,可在局部压紧压盖螺母 ,以不泄漏为止,两端密封不严,逐步拧紧法兰两端螺母,至不漏为止。

单法兰松套传力接头,双法兰松套传力接头

公称通径DN

管子外径
Dw

外形尺寸

法 兰 连 接 尺 寸

L

△L

0.6MPa

1.0MPa

D

D1

n-Th

b

D

D1

n-Th

b

65

76

200

40

160

130

4-M12

16

185

145

4-M16

20

80

89

190

150

4-M16

18

200

160

8-M16

22

100

114

210

170

220

180

24

125

140

240

200

8-M16

20

250

210

26

150

168

265

225

285

240

8-M20

200

219

320

280

22

340

295

28

250

273

375

335

12-M16

24

395

350

12-M20

300

325

220

50

440

395

12-M20

24

445

400

12-M20

28

350

377

490

445

26

505

460

16-M20

30

400

426

540

495

16-M20

28

565

515

16-M24

32

450

480

595

550

615

565

20-M24

32

500

530

645

600

20-M20

30

670

620

34

600

630

240

755

705

20-M24

780

725

20-M27

36

700

720

860

810

24-M24

32

895

840

24-M27

40

800

820

350

60

975

920

24-M27

34

1015

950

24-M30

44

900

920

1075

1020

24-M27

36

1115

1050

28-M30

46

1000

1020

1175

1120

28-M27

1230

1160

28-M33

50

1200

1220

370

1405

1340

32-M30

40

1455

1380

32-M36

56

1400

1420

1630

1560

36-M33

44

1675

1590

36-M39

62

1600

1620

380

1830

1760

40-M33

48

1915

1820

40-M4

68

1800

1820

2045

1970

44-M36

50

2115

2020

44-M45

70

2000

2020

400

2265

2180

48-M39

54

2325

2230

48-M45

74

2200

2220

2475

2390

52-M39

60

2550

2440

52-M52

80

2400

2420

2685

2600

56-M39

62

2760

2650

56-M52

82

2600

2620

450

80

2905

2810

60-M45

64

2960

2850

60-M52

88

2800

2820

3115

3020

64-M45

68

3480

3070

64-M52

94

3000

3020

3315

3220

68-M45

70

3405

3290

68-M56

100

3200

3220

3525

3430

72-M45

76
