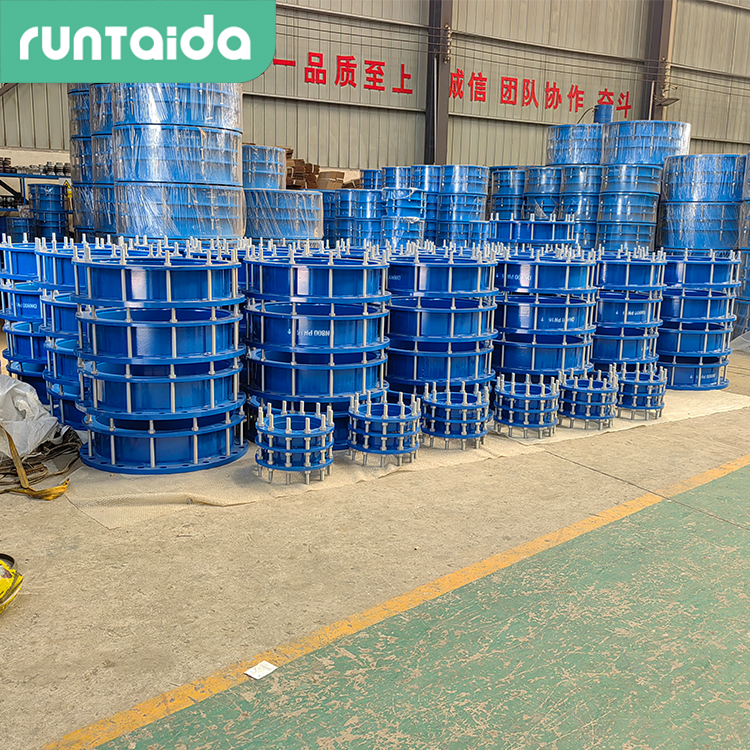

B2F型双法兰限位伸缩器
2025-6-17 16:30:38 点击：
B2F型双法兰限位伸缩器是管道系统中用于补偿位移、保护管道稳定运行的关键部件，可吸收管道因热胀冷缩、地基沉降或振动引起的轴向、横向及角向位移，防止管道因应力集中导致的变形或破裂。内置限位装置防止管道过度拉伸或压缩，避免拉脱损坏，提升系统稳定性。材质可选Q235碳钢、不锈钢304、316L、球墨铸铁，耐腐蚀、耐高温（-20℃~450℃），适应给排水、石油、化工等苛刻工况，确保高压下（0.6~2.5MPa）水密气密双防漏。
结构由本体、密封圈（NBR橡胶或聚四氟乙烯）、压盖、伸缩短管及限位螺杆（双螺母锁定装置）构成，在允许伸缩量内自由补偿位移；超过伸缩量时限位装置自动锁定，防止管道超位移损坏，通过压盖挤压密封圈形成密封屏障，有效防介质泄漏。
适用工况：
振动、倾斜或拐弯的管道连接；
补偿因热胀冷缩、地基沉降引起的轴向位移及偏心扭转。
兼容介质：
海水、淡水、冷热水、生活污水、原油、成品油、蒸汽（≤250℃）、空气、煤气及颗粒粉状介质。
适用领域：
石油化工、电力冶金、城市供水、船舶及建筑管道系统
安装前检查
确认型号匹配管道规格，清理接口杂质。
方向与调节
介质流向须与内套筒方向一致；
对角均匀拧紧压盖螺栓后，调节限位螺母至自由伸缩区间。
安装要求
严格对中管道轴线，均匀调整法兰间隙，按设计预调限位装置38。
长管道需配合支撑架，避免伸缩节承受额外荷载。
禁用伸缩节强行校正管道安装误差，防止功能失效
禁止操作
严禁强制变形调整管道误差，避免焊接飞溅损伤部件。
支架要求
架空使用时两端需安装固定支架。
结构由本体、密封圈（NBR橡胶或聚四氟乙烯）、压盖、伸缩短管及限位螺杆（双螺母锁定装置）构成，在允许伸缩量内自由补偿位移；超过伸缩量时限位装置自动锁定，防止管道超位移损坏，通过压盖挤压密封圈形成密封屏障，有效防介质泄漏。
适用工况：
振动、倾斜或拐弯的管道连接；
补偿因热胀冷缩、地基沉降引起的轴向位移及偏心扭转。
兼容介质：
海水、淡水、冷热水、生活污水、原油、成品油、蒸汽（≤250℃）、空气、煤气及颗粒粉状介质。
适用领域：
石油化工、电力冶金、城市供水、船舶及建筑管道系统
安装前检查
确认型号匹配管道规格，清理接口杂质。
方向与调节
介质流向须与内套筒方向一致；
对角均匀拧紧压盖螺栓后，调节限位螺母至自由伸缩区间。
安装要求
严格对中管道轴线，均匀调整法兰间隙，按设计预调限位装置38。
长管道需配合支撑架，避免伸缩节承受额外荷载。
禁用伸缩节强行校正管道安装误差，防止功能失效
禁止操作
严禁强制变形调整管道误差，避免焊接飞溅损伤部件。
支架要求
架空使用时两端需安装固定支架。
