单法兰管道伸缩接头材质性能及连接尺寸
单法兰管道伸缩接头材质性能及连接尺寸

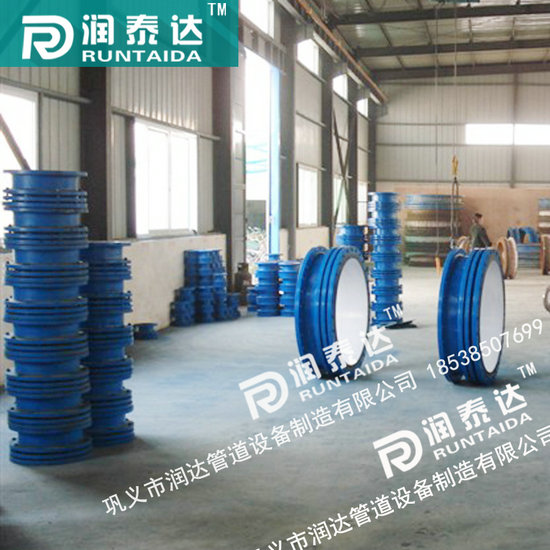

材质性能及连接尺寸：单法兰管道伸缩接头材质一般管道都使用碳钢Q235材质，化工管道耐腐酸或者严寒恶劣的环境使用球磨铸铁材质和不锈钢材质。 单法兰管道伸缩接头在管道上的性能是管道系统是用来传输物质，主要适用于以下等等物质,煤气、空气、原油、燃油、生活污水、润滑油、淡水、输送海水、冷热水、饮用水、成品油、并且这些物质的温度是不高于250度的蒸汽和颗粒粉状等介质的。单法兰管道伸缩接头有较高的抗拉和抗压强度，软密封性能优越，装卸方便等功能，常被应用于电力，冶金。单法兰管道伸缩接头的型号规格参照国标，在管道中的连接尺寸也参照国标伸缩接头执行标准GB/T12465-2007, GB/T12465-2002, GB/T14414-1993 。
因为伸缩接头系列产品属金属制品、其有较高的抗拉和抗压强度，软密封性能优越，装卸方便等功能，被广泛应用于电力、冶金、化工、给排水和污水处理等行业，主要作用于水泵于阀门和管道之间的连接。
伸缩接头在管道运行中有一定的多向位移作用，对管道在运行中由于热涨冷缩、地壳下陷和受力产生着重要的伸缩补偿作用，因此，伸缩接头可以缓解管道运行中的盲板推力，对管道起到一定的保护，特别是对管道的安装和维修提供了极大的便利。但是，在水泵出口处和管道转角处，在无固定支墩、无限位支 墩和定向限位支墩支架的滑动管道连接中应采用传力接头和限位传力接头，或采用限位伸缩接头和防拉脱限位橡胶接头，以及可采用限位伸缩接头及卡箍柔性接头，因为传力接头通过传力螺栓（即全丝螺栓）能 把启泵时的盲板推力传导到泵和管道各部位，避免推力集中于管道转角处或泵的近端，发生冲击力损伤设备。
实际上在各种管道使用中，伸缩接头、传力接头、伸缩器、橡胶接头、卡箍式柔性接头（卡箍）和快 速接头在管道连接中都有其一个共同作用，对管道的运行起着伸缩补偿位移作用，由于它们在管道连接中有此共性，所以它们在管道连接使用中有着可互补、互换之替代作用，只有在特定情况下选定某种型号系 列管件接头使用。设计单位及安装工程公司大多根据管道连接处所处的位置，以及此连接处是否在滑动管道中和管道转角处及水泵阀门之间，在管道中有无固定支墩、有无限位支墩及定向限位支墩支架，合理选 用以上哪种型号系列管接头。
|
外径接管Dw |
公称通径DN |
允许管端 |
伸缩量 |
允许转角 |
最小长度 |
安装长度 |
最大长度 |
配用螺栓 |
|
89 |
80 |
2680 |
20 |
17.90 |
90 |
100 |
110 |
12x60 |
|
108 |
100 |
3550 |
20 |
15.06 |
90 |
100 |
110 |
14x60 |
|
133 |
125 |
4620 |
20 |
13.05 |
95 |
105 |
115 |
14x60 |
|
159 |
150 |
5530 |
20 |
12.09 |
100 |
110 |
120 |
14x60 |
|
194 |
175 |
7370 |
20 |
10.51 |
100 |
110 |
120 |
16x60 |
|
219 |
200 |
9370 |
20 |
9.33 |
106 |
116 |
126 |
16x75 |
|
245 |
225 |
11750 |
20 |
8.36 |
112 |
122 |
132 |
16x80 |
|
273 |
250 |
14620 |
20 |
7.51 |
117 |
127 |
137 |
18x90 |
|
325 |
300 |
20680 |
20 |
6.32 |
120 |
130 |
140 |
18x100 |
|
377 |
350 |
27875 |
20 |
5.45 |
125 |
135 |
145 |
18x100 |
|
426 |
400 |
35600 |
20 |
4.80 |
130 |
140 |
150 |
18x110 |
|
480 |
450 |
45180 |
20 |
4.28 |
135 |
145 |
155 |
18x110 |
|
530 |
500 |
55120 |
20 |
3.88 |
140 |
150 |
160 |
18x120 |
|
630 |
600 |
65900 |
22 |
3.27 |
145 |
155 |
165 |
18x120 |
|
720 |
700 |
70170 |
22 |
2.86 |
150 |
160 |
170 |
20x120 |
|
820 |
800 |
84400 |
22 |
2.51 |
155 |
165 |
175 |
20x130 |
|
920 |
900 |
106200 |
22 |
2.24 |
160 |
170 |
180 |
20x130 |
|
1020 |
1000 |
116870 |
22 |
2.02 |
165 |
175 |
185 |
20x130 |
|
1220 |
1200 |
130600 |
24 |
1.69 |
170 |
180 |
190 |
22x140 |
|
1420 |
1400 |
146200 |
24 |
1.45 |
175 |
185 |
195 |
22x140 |
|
1620 |
1600 |
158300 |
24 |
1.27 |
180 |
190 |
200 |
22x140 |
|
1820 |
1800 |
166000 |
24 |
1.13 |
185 |
195 |
205 |
22x150 |
|
2020 |
2000 |
179000 |
24 |
1.01 |
190 |
200 |
210 |
24x150 |
|
2220 |
2200 |
187000 |
26 |
1.01 |
195 |
205 |
215 |
24x150 |
|
2420 |
2400 |
196000 |
26 |
1.01 |
200 |
210 |
220 |
24x150 |
|
2620 |
2600 |
206000 |
26 |
1.01 |
205 |
215 |
225 |
24x160 |
|
2830 |
2800 |
253300 |
26 |
1.01 |
210 |
220 |
230 |
27x160 |
|
3020 |
3000 |
260100 |
26 |
1.01 |
215 |
225 |
235 |
27x160 |
|
3220 |
3200 |
286900 |
26 |
1.01 |
220 |
230 |
240 |
27x180 |
