伸缩接头在使用时最基本的三点
我们在使用的时候,必须了解一定的知识,润达管道为您总结了最基本的的三点知识,希望对您有所帮助。

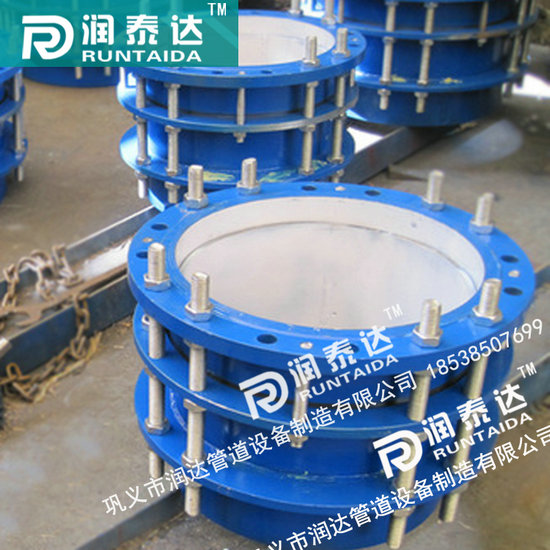

1.伸缩接头主要由本体、伸缩套管、压盖、密封圈、螺栓组成。伸缩体、伸缩套管、压盖采用16MnR制造而成,密封圈采用丁腈橡胶密封,具有良好的水密性和气密性。紧固件为镍基不锈钢,耐磨损耐腐蚀性强,使用寿命长。
2.伸缩接头和蝶阀等配套使用,通过自身两法兰面之间的轴向伸缩和径向角位移,来补偿管线法兰的位置及角度误差,消除因管道温差造成的管道内应力,给管道的安装和维修带来极大的方便。
3.伸缩接头在出厂时的结构长度为最小长度,密封圈压盖螺栓为紧状态,安装时要拉至安装长度,安装后及时将压盖螺栓紧固;用于连接阀门时,可把伸缩节调到所需长度,但不得超出伸缩量范围。如用于补偿管道因温差引起的位移,安装时必需在常温下调整至安装长度;伸缩接头可在管线任意位置上安装,但用于连接阀门时要位于阀后;较长或较重的管道要在伸缩器附近设置活动支座,保证伸缩接头运行正常;安装后要及时将伸缩器压盖螺栓紧固,注意松紧程度,要根据管道工作压力调节,太紧或太松会影响密封效果和伸缩性,灵活性,同时要及时将限位螺栓固定好,防止使用时拉脱。
润达管道以信心赢得未来我们一直坚信,在我们的努力下,所有的客户需求我们都要做到更好,有这样的信心,我们才有这样的品质服务,以这样的可持续发展的服务水平,我们才能赢得未来。
外径接管Dw |
公称通径DN |
允许管端 |
伸缩量 |
允许转角 |
最小长度 |
安装长度 |
最大长度 |
配用螺栓 |
89 |
80 |
2680 |
20 |
17.90 |
90 |
100 |
110 |
12x60 |
108 |
100 |
3550 |
20 |
15.06 |
90 |
100 |
110 |
14x60 |
133 |
125 |
4620 |
20 |
13.05 |
95 |
105 |
115 |
14x60 |
159 |
150 |
5530 |
20 |
12.09 |
100 |
110 |
120 |
14x60 |
194 |
175 |
7370 |
20 |
10.51 |
100 |
110 |
120 |
16x60 |
219 |
200 |
9370 |
20 |
9.33 |
106 |
116 |
126 |
16x75 |
245 |
225 |
11750 |
20 |
8.36 |
112 |
122 |
132 |
16x80 |
273 |
250 |
14620 |
20 |
7.51 |
117 |
127 |
137 |
18x90 |
325 |
300 |
20680 |
20 |
6.32 |
120 |
130 |
140 |
18x100 |
377 |
350 |
27875 |
20 |
5.45 |
125 |
135 |
145 |
18x100 |
426 |
400 |
35600 |
20 |
4.80 |
130 |
140 |
150 |
18x110 |
480 |
450 |
45180 |
20 |
4.28 |
135 |
145 |
155 |
18x110 |
530 |
500 |
55120 |
20 |
3.88 |
140 |
150 |
160 |
18x120 |
630 |
600 |
65900 |
22 |
3.27 |
145 |
155 |
165 |
18x120 |
720 |
700 |
70170 |
22 |
2.86 |
150 |
160 |
170 |
20x120 |
820 |
800 |
84400 |
22 |
2.51 |
155 |
165 |
175 |
20x130 |
920 |
900 |
106200 |
22 |
2.24 |
160 |
170 |
180 |
20x130 |
1020 |
1000 |
116870 |
22 |
2.02 |
165 |
175 |
185 |
20x130 |
1220 |
1200 |
130600 |
24 |
1.69 |
170 |
180 |
190 |
22x140 |
1420 |
1400 |
146200 |
24 |
1.45 |
175 |
185 |
195 |
22x140 |
1620 |
1600 |
158300 |
24 |
1.27 |
180 |
190 |
200 |
22x140 |
1820 |
1800 |
166000 |
24 |
1.13 |
185 |
195 |
205 |
22x150 |
2020 |
2000 |
179000 |
24 |
1.01 |
190 |
200 |
210 |
24x150 |
2220 |
2200 |
187000 |
26 |
1.01 |
195 |
205 |
215 |
24x150 |
2420 |
2400 |
196000 |
26 |
1.01 |
200 |
210 |
220 |
24x150 |
2620 |
2600 |
206000 |
26 |
1.01 |
205 |
215 |
225 |
24x160 |
2830 |
2800 |
253300 |
26 |
1.01 |
210 |
220 |
230 |
27x160 |
3020 |
3000 |
260100 |
26 |
1.01 |
215 |
225 |
235 |
27x160 |
3220 |
3200 |
286900 |
26 |
1.01 |
220 |
230 |
240 |
27x180 |
