传力接头主要用于泵、阀门等附件的松套连接

2017-3-15 9:07:32 点击：

传力接头关注十二五民生民意解决问题

该产品采用金属铸造或焊接组成，松套部位选用梯形橡胶密封圈，在压盖和螺栓的作用下利用橡胶压缩弹性变形原理。迫使密封圈变形于接头本体伸缩管外壁之间进行静密封。金属和密封圈严格按使用性能及用户要求选用。材质外部涂装高强度防腐漆料，各部连接螺栓为高强度碳钢或不锈钢制作。因为本体与伸缩管之间有一定间隙，使它具有一定的轴向和径向位移在管道中能有效的补偿和缓解管道和盲板推力，又能便于水泵，阀门的安装维修更换，实为管道安装运行中最为理想的配套产品。

橡胶接头|传力接头安装详细方法

1.橡胶接头在安装时,严禁超位移极限安装。

2.安装螺栓要对称,逐步加压扭紧,以防局部泄漏。

3. 1.6MPa以上的工作压力,安装螺栓要有弹性压垫,以防工作时螺栓松动。

4.垂直安装时接头管道两端应有垂向受力支承,可采取防拉脱装置,以防止工作受压拉脱。

5.橡胶接头安装部位应远离热源.臭氧区域.严禁强辐射光线暴晒和使用不符合本产品要求的介质.

6.橡胶接头在运输装卸时严禁锐利器具划破表面、密封面。

传力接头主要用于泵、阀门等附件的松套连接

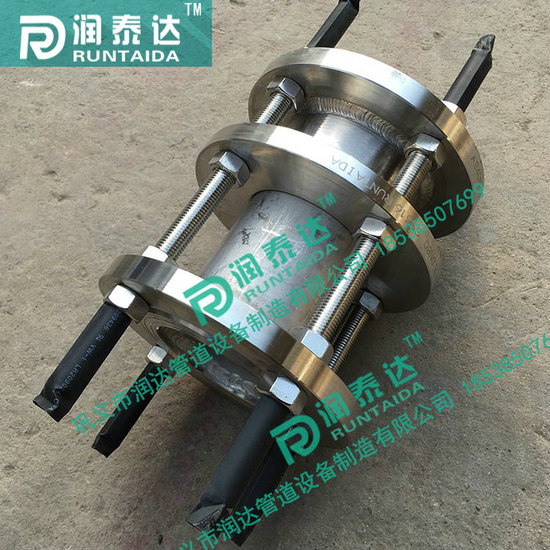

单法兰传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成，单法兰传力接头能传递被连接件的压力推力（盲板力）和补偿管路误差，不能吸收轴向位移。主要用于泵、阀门、管路等附件的松套连接。公称通经DN50-DN3200 ，工作压力：0.6-1.6MPA ，使用介质：水、污水。单法兰传力接头密封材料：天然合成橡胶、EPDM、NBR，制造标准：GB12465-2002。

PNO.6MPa的单法兰传力伸缩接头

公称通径 DN	管子外径 Dw	法兰连接尺寸				总长 L	安装尺寸 L1		伸缩量	重量/kg
		法兰外径D	螺栓孔中心圆直径D1	螺栓孔			安装尺寸 L1
				螺栓孔			max	min
				n/个	do		max	min
65	76	160	130	4	14	450	420	380	40	13.3
80	89	190	150		18	460				15.5
100	114	210	170							22.3
125	140	240	200	8						28.5
150	168	265	225							35.4
200	219	320	280							44.3
250	273	375	335	12						61.1
300	325	440	395		22	485	445	395	50	75.5
350	377	490	445							95.5
400	426	540	495	16						109.7
450	480	595	550	16						124.8
500	530	645	600	20						146.3
600	630	755	705	20	26	500	465	415		197.4
700	720	860	810	24	26	500	465	415		240.5
800	820	975	920		30	680	630	570	60	402.8
900	920	1075	1020							441.4
1000	1020	1175	1120	28						506.9
1200	1220	1405	1340	32	33	720	650	590		713.4
1400	1420	1630	1560	36	36	720	650	590		976.3
1600	1620	1830	1760	40	36	730	660	600		1342.5
1800	1820	2045	1970	44	39	730	660	600		1495.3
2000	2020	2265	2180	48	42	780	680	620		1900.9
2200	2220	2475	2390	52						2316.1
2400	2420	2685	2600	56						2597.3
2600	2620	2905	281O	60	48	915	790	710	80	2984.9
2800	2820	3115	3020	64						3338.4
3000	3020	3315	3220	68						3821.4
3200	3220	3525	3430	72						4357.2
