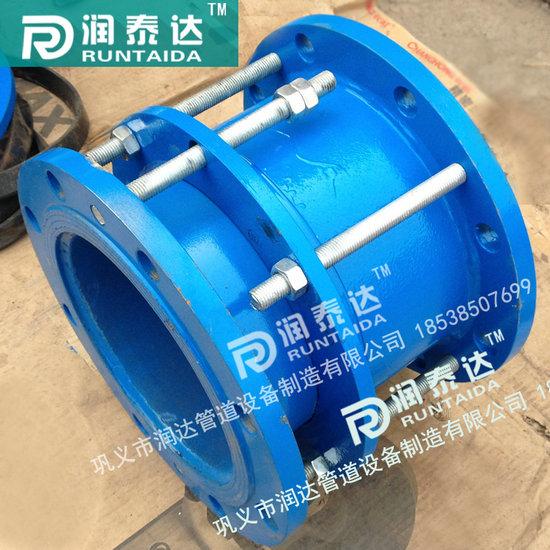

双法兰传力接头采用线切割工艺时的注意事项
2017-3-6 9:14:56 点击：
双法兰传力接头采用线切割工艺时，切割工艺应适用于被切割材料，不应出现裂纹等危害性缺陷。切割前应进行材料标记移植，以防材料混用。 碳钢Q235钢板不再进行机械加工时，应将切割面上的氧化皮、熔渣、飞溅物等清除干净，并将切割面处理平整。 机械冲剪后的钢材边缘不得有裂纹、毛刺和缺棱现象。碳素钢在环境温度低于-20℃，合金钢在环境温度低于O℃时，不宜采用机械冲剪。
对线切割后产生裂纹的钢板，焊后应立即进行热处理，否则应做后热处理。 双法兰传力接头的焊后热处理应按照DL/T 752的规定进行，但焊后热处理的最高，恒温温度应比两侧母材及焊缝熔敷金属三者中最低 温度低20℃～30℃。
双法兰传力接头的安装步骤:
1、先把中间压盖螺母松开，使密封圈处于几乎不能工作状态，然后再调整短管，调整的尺寸按1/2ΔL为最佳，再调整好接头，并去掉螺柱的第一个螺母，使管道通心，并使螺柱的头对准管道法兰孔，便可进行一端安装。
2、螺母加压要对称，逐步扭紧。
3、再安另一端法兰，方法类推。
4、对称逐渐压紧压盖螺母，以适为可。
5、工作时，发现局部密封不严，可在局部压紧压盖螺母 ，以不泄漏为止，两端密封不严，逐步拧紧法兰两端螺母，至不漏为止。
|
序号 |
名称 |
数量 |
材料 |
|
1 |
压盖 |
2 |
QT400-15、Q235A、ZG230-450、20 |
|
2 |
套筒 |
1 |
Q235A、20、16Mn |
|
3 |
密封圈 |
2 |
NBR |
|
4 |
限位短管 |
2 |
Q235A、20、16Mn |
|
5 |
螺母 |
Tn |
Q235A、35、1Cr18Ni9Ti |
|
6 |
长螺母 |
n |
Q235A、35、1Cr18Ni9Ti |
|
7 |
螺柱 |
n |
Q235A、35、1Cr18Ni9Ti |
