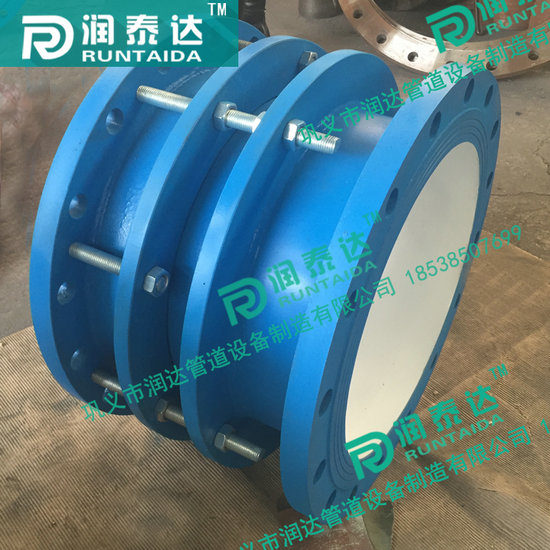

金属波纹伸缩接头是一种不锈刚材质
金属波纹伸缩接头又称波纹伸缩接头，该系列的产品有不锈钢波纹伸缩器，不锈钢管道伸缩接头，波纹管道伸缩接头等。
金属波纹伸缩接头是一种新型的管道连接器，由于该产品具有安装方便，耐热耐寒，耐腐蚀，耐高压的作用，所以在管道中有很广泛的用途。
金属波纹伸缩接头能沿轴线方向伸缩，也允许少量弯曲。用在管道上进行轴向长度补偿。为了防止超过允许的补偿量，在伸缩节两端设置有保护拉杆或保护环，在与它联接的两端管道上设置导向支架。另外还有转角式和横向式伸缩节，可用来补偿管道的转角变形和横向变形。这类伸缩节的优点是节省空间，节约材料，便于标准化和批量生产，缺点是寿命较短。
金属波纹伸缩接头是一种不锈钢的材质，在管道中由于各种介质对建筑材料长期作用下的腐蚀性，可分为强腐蚀、中等腐蚀、弱腐蚀、无腐蚀四个等级。多种介质同时作用时，腐蚀性等级应取最高者。
伸缩接头在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能极大的方便阀门管道的安装与拆卸，在管道允许伸缩量中可以自由伸缩,一旦越过其最大伸缩量就起到限位,确保管道的安全运行。主要为保障管道安全运行，具有以下作用：补偿吸收管道轴向、横向、角向热变形；吸收设备振动，减少设备振动对管道的影响；吸收地震、地陷对管道的变形量。
1. 该产品为各种给排水管道、水塔、水泵、水表、阀门的安装拆换提供了极大方便，给长距离管路因温差伸缩起到了很好的调节作用。
2. 该产品管材大体分为两种：金属型和橡胶型，金属型又分铸铁、镀锌和钢制三种。工作压力分 PN6 、 PN10 、 PN16 三种。
3. 安装前须松开压盘螺栓，将该产品拉至安装长度，然后用对角法拧紧，切勿压偏，如架空使用，两端须安装相应的固定支架。
4.法兰连接采用 GB4216.3 － 4126.5 标准。
5. 如选用其它规格可另行定做生产。
|
公称通径 |
管子外径 |
外形尺寸 |
n-Th. |
|||||
|
短型 |
长型 |
D |
0.25-1.6 |
2.5-6.4 |
||||
|
L1 |
L |
L1 |
L |
|||||
|
65 |
76 |
120 |
148 |
180 |
208 |
155 |
4-M12 |
4-M12 |
|
80 |
89 |
165 |
||||||
|
100 |
108 |
190 |
4-M16 |
|||||
|
114 |
195 |
|||||||
|
125 |
140 |
225 |
||||||
|
150 |
159 |
160 |
220 |
245 |
4-M16 |
6-M16 |
||
|
168 |
255 |
|||||||
|
200 |
219 |
310 |
||||||
|
225 |
245 |
335 |
||||||
|
250 |
273 |
163 |
223 |
375 |
6-M20 |
8-M20 |
||
|
300 |
325 |
160 |
213 |
220 |
273 |
440 |
10-M20 |
|
|
350 |
355 |
470 |
8-M20 |
|||||
|
377 |
490 |
|||||||
|
400 |
406 |
520 |
||||||
|
426 |
540 |
|||||||
|
450 |
457 |
570 |
10-M20 |
12-M20 |
||||
|
480 |
590 |
|||||||
|
500 |
508 |
625 |
||||||
|
530 |
645 |
|||||||
|
600 |
610 |
730 |
||||||
|
630 |
750 |
|||||||
|
700 |
720 |
850 |
12-M20 |
14-M20 |
||||
|
800 |
820 |
230 |
295 |
290 |
335 |
965 |
12-M24 |
16-M24 |
|
900 |
920 |
1065 |
14-M24 |
18-M24 |
||||
|
1000 |
1020 |
1165 |
||||||
|
1200 |
1220 |
1365 |
16-M24 |
20-M24 |
||||
|
1400 |
1420 |
310 |
370 |
1590 |
18-M27 |
24-M27 |
||
|
1500 |
1520 |
1690 |
||||||
|
1600 |
1620 |
1795 |
20-M27 |
28-M27 |
||||
|
1800 |
1820 |
2000 |
22-M27 |
30-M30 |
||||
|
2000 |
2020 |
2200 |
24-M27 |
32-M30 |
||||
|
2200 |
2220 |
320 |
380 |
2420 |
26-M30 |
|
||
|
2400 |
2420 |
2635 |
28-M30 |
|||||
