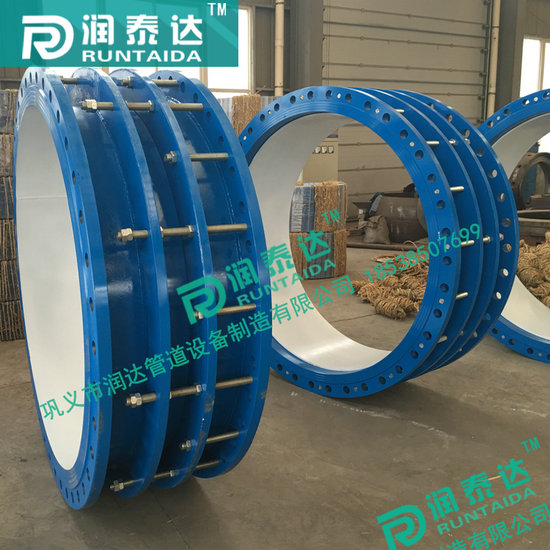

法兰式松套传力接头分类型号及作用

2017-3-10 10:05:17 点击：

法兰式松套传力接头主要作用有：

1.Ⅱ型工作可靠，制造简单，与管道系统浑然一体，严密性好维护简单，但安装占地大。

2.套管式：占地小，安装简单,阻力小。但造价较高容易漏水、漏气，需要平时维护。热水管道尽量不用。

3.波纹式：占地小,安装简单,但造价较高,给支架的推力大，对支架设置要求较高。

其中波纹补偿器，习惯上也叫膨胀节,或伸缩节,和本文的其他两种伸缩接头比较相似。它由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化或补偿管线、导管、容器等的轴向、横向和角向位移，波纹补偿器以它的轴向伸缩或角度变化来补偿长管路系统或设备因温差(或机械运动)造成的位置移动，消除设备开车、停车或正常运行条件下的振动，也可用于降噪减振。作为一种管道补偿构件，在电力、石化、供热、钢铁、城建、炼油工业被广泛应用。

分类、型号、作用介绍：

在管道系统中常作为补偿接头用途的有松套伸缩接头、伸缩节、可曲挠橡胶接头等，从工作原理来看它们既具有相同之处，也有各自不同的作用。在工程设计、实际使用中有许多不同的做法，很值得我们探究。下面先简单介绍一下各种接头。

松套补偿接头是泵、阀门、流量仪等管道设备与管道连接的新产品，通过全螺栓把它们连接起来，使其成为一个整体，并有一定的位移量。这样就可以在安装维修时，根据现场安装尺寸进行调整在工作时，可以把轴向推力传至整个管道系统。不仅提高工作效率，而且对泵、阀门等管道设备起到一定保护作用。伸缩接头产品的分类AY型压盖式伸缩接头,AF型法兰式松套伸缩接头,BF型单法兰限位伸缩接头,B2F型双法兰限位伸缩接头,BY型压盖松套限位伸缩接头，CF单法兰传力接头，C2F双法兰传力接头等。

传力接头主要材质分为：

QT-400(球墨铸铁)，Q235A(碳钢)，HT20(灰铁)，1Cr18Ni9Ti(不锈钢)。

公称通径 DN	管子外径 Dw	法兰连接尺寸				总长 L	安装尺寸L1		伸缩量	重量/kg
		法兰外径D	螺栓孔中心圆直径D1	螺栓孔			安装尺寸L1
		法兰外径D	螺栓孔中心圆直径D1	n/个	do		min	max
65	76	185	145	4	18	330	220	180	40	13.1
80	89	200	160	8						15.0
100	114	220	180							20.7
125	140	250	210							26.4
150	168	285	240		22	340				33.8
200	219	340	295							41.0
250	273	395	350	12						55.1
300	325	445	400	12		370	445	195	50	68.3
350	377	505	460	16		370				88.1
400	426	565	515		26	380				101.3
450	480	615	565							115.7
500	530	670	620	20						136.9
600	630	780	725	20	30	420	465	215		188.7
700	720	895	840	24	30	420	465	215		232.1
800	820	1O15	950	24	33	560	380	320	60	384.6
900	920	1115	1050	28	33					422.9
1000	1020	1230	1160	28	36					487.6
1200	1220	1455	1380	32	39	600	400	340		718.6
1400	1420	1675	1590	36	42	630	400	340		888.0
1600	1620	1915	1820	40	48	670	410	350		1252.3
1800	1820	2115	2020	44		670	410	350		1468.2
2000	2020	2325	2230	48		690	430	370		1753.5
2200	2220	2550	2440	52	56	730				2165.2
2400	2420	2760	2650	56		730				2473.7
2600	2620	2960	2850	60		820	490	410	80	2864.5
2800	2820	3180	3070	64		820				3214.2
3000	3020	3405	3290	68	60	840				3642.3
