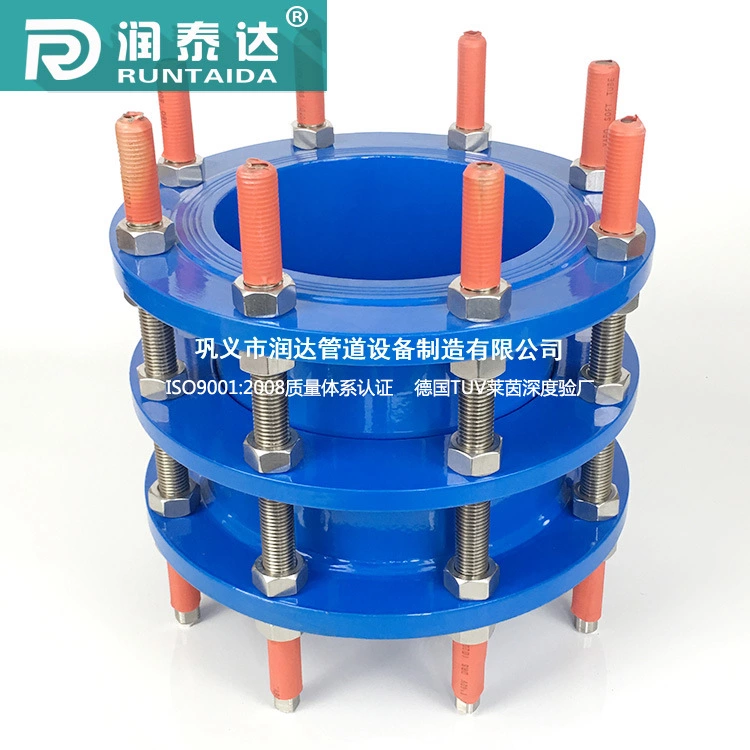

采暖管道传力接头

更新：2022-9-4 15:41:44 点击：

品牌润泰达
型号

产品介绍

传力接头又叫双法兰传力接头、单法兰传力接头、可拆式传力接头、伸缩节、补偿器、伸缩器、伸缩接头。是泵、阀门等设备与管道连接的新产品，通过全螺栓把它们连接起来，使其成为一个整体，并有一定的位移量，这样就可以在安装维修时，根据现场安装尺寸进行调整，在工作时，可以把轴向推力传还至整个管道。这样不仅提高工作效率，而且对泵、阀门等设备起到一定保护作用。

本产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

外径接管Dw mm	公称通径DN mm	允许管端轴向符合 kgf	伸缩量 mm	允许转角	最小长度 mm	安装长度 mm	最大长度 mm	配用螺栓 d x Lmm
89	80	2680	20	17.90	90	100	110	12x60
108	100	3550	20	15.06	90	100	110	14x60
133	125	4620	20	13.05	95	105	115	14x60
159	150	5530	20	12.09	100	110	120	14x60
194	175	7370	20	10.51	100	110	120	16x60
219	200	9370	20	9.33	106	116	126	16x75
245	225	11750	20	8.36	112	122	132	16x80
273	250	14620	20	7.51	117	127	137	18x90
325	300	20680	20	6.32	120	130	140	18x100
377	350	27875	20	5.45	125	135	145	18x100
426	400	35600	20	4.80	130	140	150	18x110
480	450	45180	20	4.28	135	145	155	18x110
530	500	55120	20	3.88	140	150	160	18x120
630	600	65900	22	3.27	145	155	165	18x120
720	700	70170	22	2.86	150	160	170	20x120
820	800	84400	22	2.51	155	165	175	20x130
920	900	106200	22	2.24	160	170	180	20x130
1020	1000	116870	22	2.02	165	175	185	20x130
1220	1200	130600	24	1.69	170	180	190	22x140
1420	1400	146200	24	1.45	175	185	195	22x140
1620	1600	158300	24	1.27	180	190	200	22x140
1820	1800	166000	24	1.13	185	195	205	22x150
2020	2000	179000	24	1.01	190	200	210	24x150
2220	2200	187000	26	1.01	195	205	215	24x150
2420	2400	196000	26	1.01	200	210	220	24x150
2620	2600	206000	26	1.01	205	215	225	24x160
2830	2800	253300	26	1.01	210	220	230	27x160
3020	3000	260100	26	1.01	215	225	235	27x160
3220	3200	286900	26	1.01	220	230	240	27x180
